Dieser KB-Artikel enthält einfach zu befolgende Schritte zur Demontage einer RAID-Konfiguration auf einem Hewlett Packard Enterprise (HPE) Server unter Verwendung von System Utilities und Intelligent Provisioning.
RAID kann mit einem RAID-Controller entsprechend den spezifischen Speicheranforderungen des Unternehmens konfiguriert werden. RAID kann in den Stufen RAID 0, RAID 1, RAID 5 und RAID 6 sowie in hybriden Konfigurationen wie RAID 10, RAID 50 und RAID 60 konfiguriert werden und bietet so Flexibilität bei Leistung, Redundanz und Kapazität.
In einer RAID-Konfiguration werden die Laufwerke dem Betriebssystem als ein einziges logisches Volume und nicht als einzelne physische Festplatten präsentiert. Bei der Außerbetriebnahme von Hardware, der Migration von Daten und der Aufrüstung von Systemen muss die RAID-Konfiguration vor der Datenlöschung demontiert werden. Die Datenlöschsoftware benötigt direkten Zugriff auf jedes physische Laufwerk, um eine Sektor-für-Sektor-Löschung durchzuführen, was ohne Demontage des RAID nicht möglich ist.
Die BitRaser Drive Eraser Software unterstützt die automatische RAID-Demontage auf ausgewählten RAID-Controllern wie Dell PERC, LSI & Adaptec. Bei anderen RAID-Controllern wie z.B. HPE Smart Array P408i-a SR Gen 10 können Sie die folgenden Schritte ausführen, um die RAID-Konfiguration aufzulösen.
Methoden für den Zugriff auf HPE Server zur RAID-Demontage
Es gibt zwei Hauptmethoden für den Zugriff auf Server und die Demontage von RAID:
- Direkter Zugriff: Sie verwenden einen Monitor und eine Tastatur, die direkt mit dem Server verbunden sind.
- Fernzugriff: Mit Lights Out Management (LOM) Tools wie iLO (Integrated Lights Out) für HPE Server.
Methode 1: Direkter Zugang
Mit dieser Methode können Sie das RAID direkt auflösen, indem Sie die Anweisungen in einem der folgenden Abschnitte befolgen:
Lösen Sie die RAID-Konfiguration über System Utilities auf:
- Schritt 1: Drücken Sie die Taste F9, um auf 'System Utilities' zuzugreifen. (Siehe Abbildung 1)

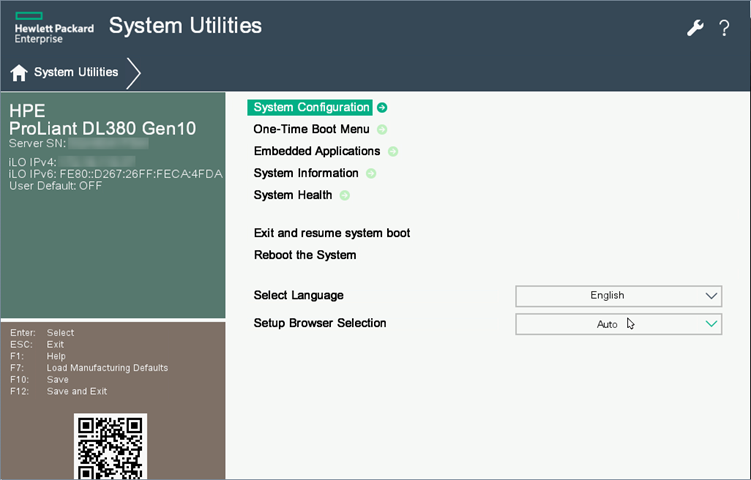

Abbildung 1: Bildschirm "System Utilities" HPE ProLiant
- Schritt 2: Gehen Sie zur Systemkonfiguration > HPE Smart Array P408i-a SR Gen 10. Das HPE Smart Array P408i-a ist der RAID-Controller. (Siehe Abbildung 2)
Navigieren Sie dann zu Konfigurieren Sie die Einstellungen des Controllers > Löschen Sie die Konfiguration > Löschen Sie alle Array-Konfigurationen und klicken Sie dann auf 'Änderungen versenden'. (Siehe Abbildung 3)

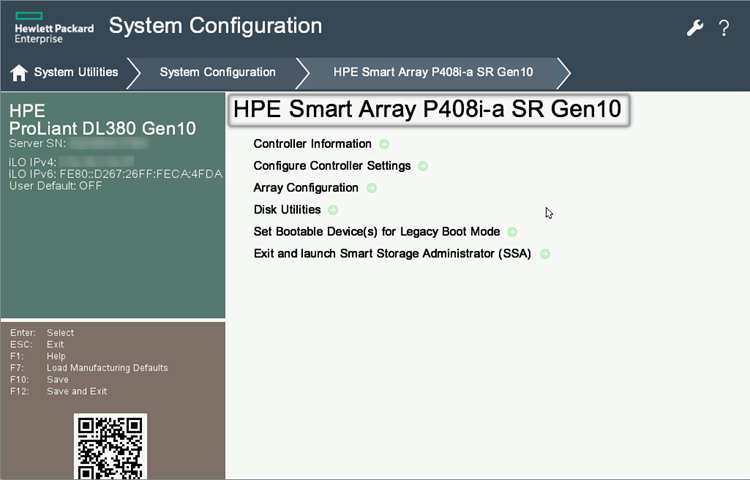

Abbildung 2: Gehen Sie zu HPE RAID Verantwortlich

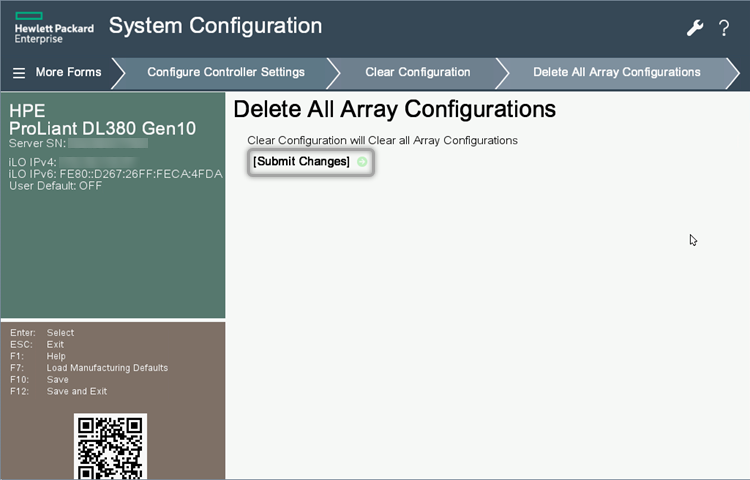

Abbildung 3: Klicken Sie auf Änderungen versenden
- Sie haben das RAID auf dem HPE Server mit System Utilities erfolgreich zerlegt. (Siehe Abbildung 4)

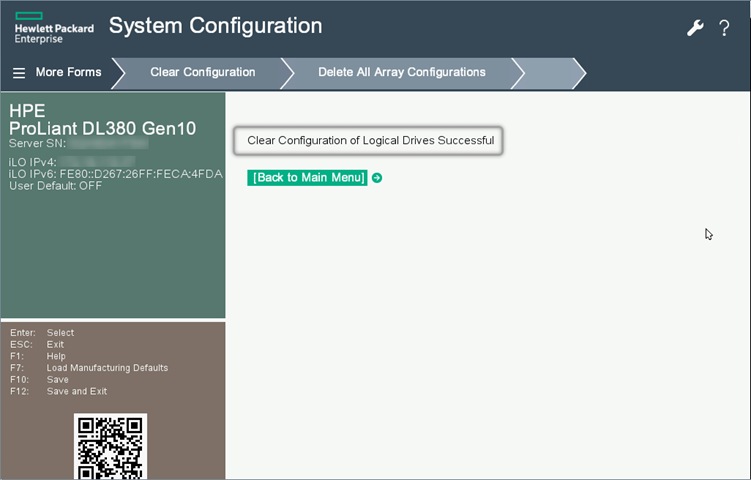

Abbildung 4: RAID-Demontage über System Utilities abgeschlossen
Schauen wir uns nun die Schritte zur Auflösung des RAID über Intelligent Provisioning an.
Lösen Sie die RAID-Konfiguration über Intelligent Provisioning auf:
- Schritt 1: Drücken Sie die Taste F10 und wählen Sie 'Intelligent Provisioning'. (Siehe Abbildung 5)

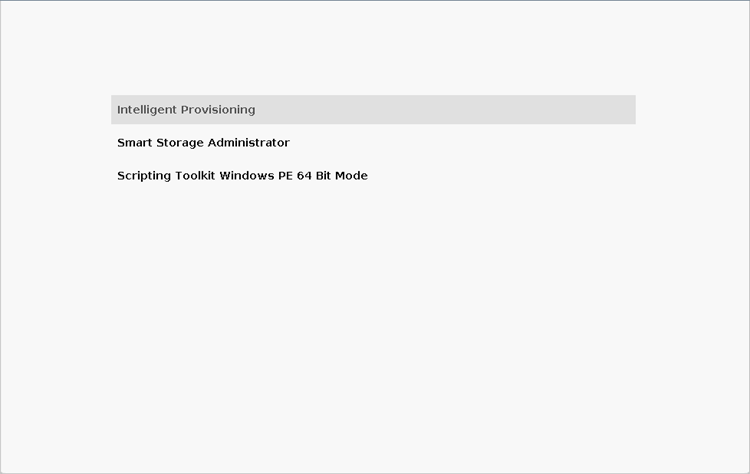

Abbildung 5: Intelligente Provisionierung
- Schritt 2: Wählen Sie PERFORM MAINTENANCE > RAID-Konfiguration. (Siehe Abbildung 6)
Wählen Sie als nächstes den RAID-Controller (HPE Smart Array P408i-a SR Gen 10) und klicken Sie dann im Menü Aktion auf 'Konfigurieren'. (Siehe Abbildung 7)
Abbildung 6: Klicken Sie auf RAID-Konfiguration

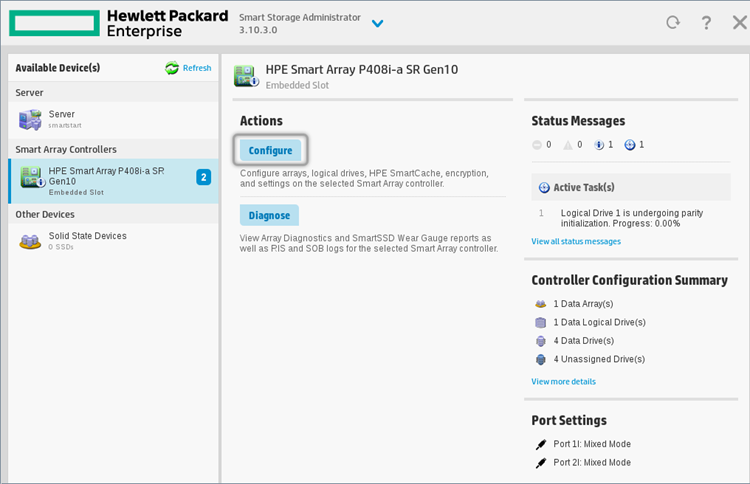

Abbildung 7: Klicken Sie auf Konfigurieren
- Schritt 3: Scrollen Sie im Menü auf der rechten Seite nach unten und klicken Sie auf 'Konfiguration löschen'. Es wird eine Warnmeldung angezeigt, die Sie darauf hinweist, dass beim Löschen der RAID-Konfiguration alle Daten und Arrays gelöscht werden. Klicken Sie auf 'Löschen', um fortzufahren. (Siehe Abbildungen 8 & 9)

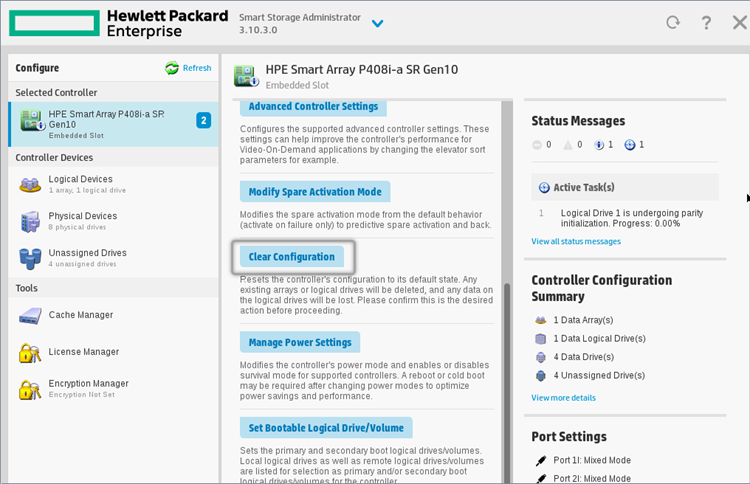

Abbildung 8: Klicken Sie auf Konfiguration löschen

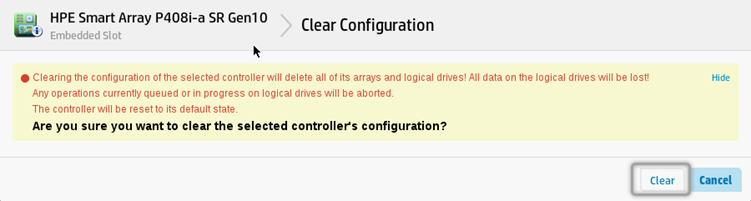

Abbildung 9: Klicken Sie auf Löschen, um die RAID-Konfiguration zu entfernen
- Sie haben die RAID-Konfiguration auf dem HPE Server über Intelligent Provisioning erfolgreich abgebaut. (Siehe Abbildung 10)

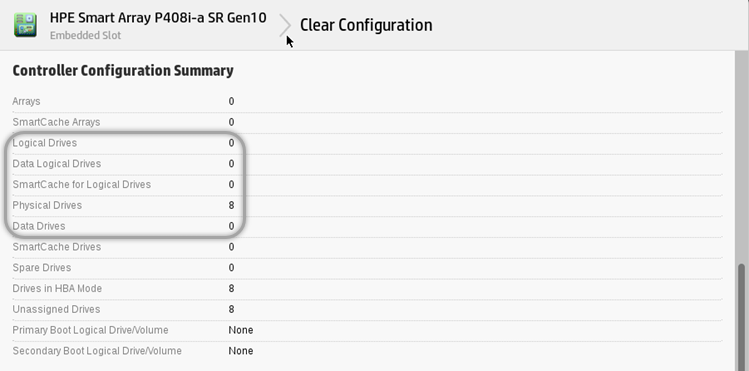

Abbildung 10: RAID-Demontage über Intelligent Provisioning abgeschlossen
Methode 2: Fernzugriff: Bei dieser Methode müssen Sie aus der Ferne über den iLO-Port auf den HPE ProLiant Server zugreifen. Sobald die Verbindung hergestellt ist, folgen Sie den Schritten in einem der folgenden Abschnitte, um das RAID zu demontieren.
Schritte zum Zugriff auf den HPE ProLiant Server über iLO
- Schritt 1: Geben Sie die IP-Adresse des Servers in Ihren Browser ein und geben Sie die iLO-Anmeldedaten ein, die bei der Einrichtung des Servers erstellt wurden.
- Schritt 2: Klicken Sie in der linken Seitenleiste auf 'Remote Console & Media' und dann auf 'Web Start'. Dadurch wird eine Java Network Launch Protocol (.jnlp) Datei heruntergeladen, die zum Starten von Java-Anwendungen über ein Netzwerk erforderlich ist. Java ermöglicht die Funktion der Remote-Konsole von iLO. (Siehe Abbildung 11)

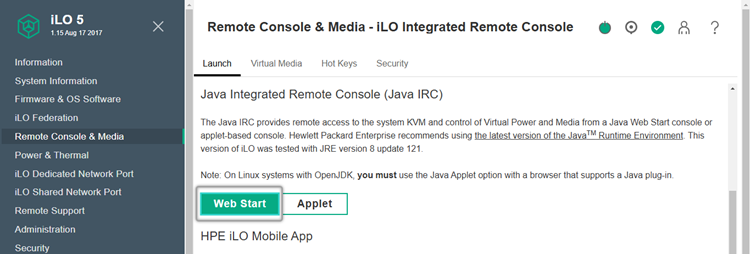

Abbildung 11: Gehen Sie zur Remote-Konsole und klicken Sie auf
- Schritt 3: Folgen Sie den Anweisungen auf dem Bildschirm und greifen Sie auf den Server zu. Starten Sie den Server neu oder schalten Sie ihn ein. (Siehe Abbildungen 12 & 13)
Abbildung 12: Ausführen der integrierten Java Remote Console

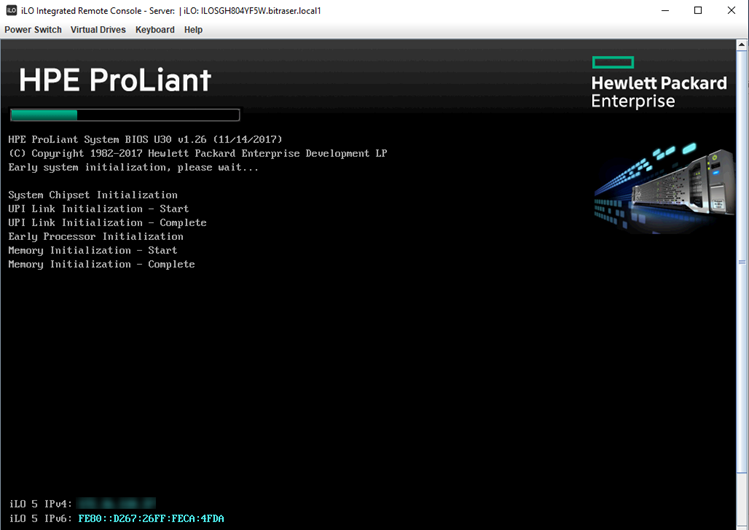

Abbildung 13: HPE ProLiant Server wird hochgefahren
Schritt 2: Demontieren Sie die RAID-Konfiguration auf dem HPE Server
HPE Server bietet zwei Optionen für die RAID-Demontage; Sie können eine der beiden unten aufgeführten Methoden verwenden:
